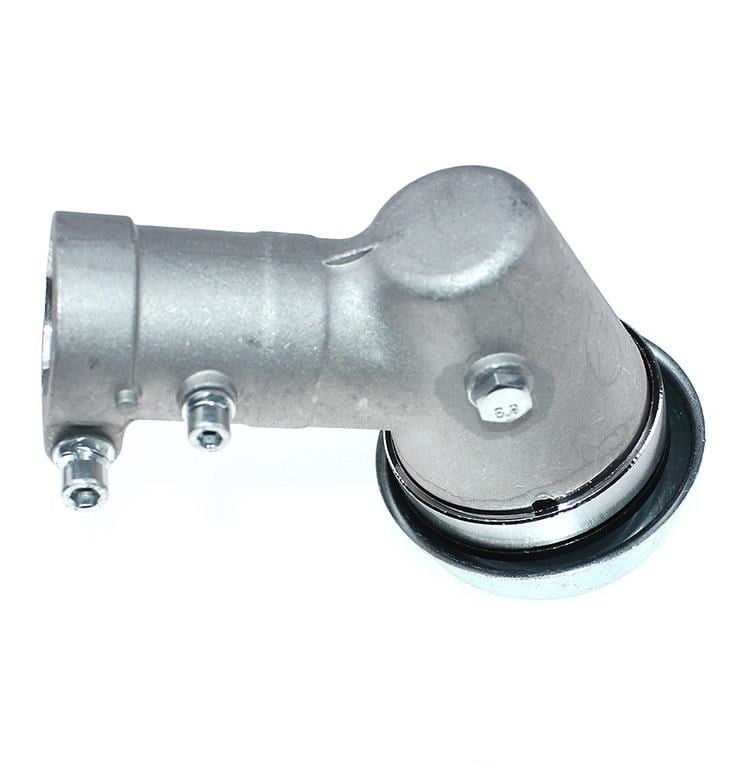

Husqvarna 553 serisi (553RS düz şaft veya 553RBX sırt tipi) motorlu tırpanlarda kullanılan redüktör (şanzıman veya kafa dişli grubu), motorun ürettiği yüksek devri ve gücü torku artırarak misina başlığına veya çelik bıçağa ileten kritik bir güç aktarma organıdır.
Eğer redüktör arızalandıysa ve yenisini satın alacaksanız, makinenize tam uyum sağlaması için bilmeniz gereken temel standart ölçüler şunlardır:
Boru (Dış Şaft) Çapı: 28 mm
Mil Diş (Freze) Sayısı: 11 Diş (Yıldız kafa). Husqvarna 553 serisinde standart 11 diştir, ancak bazı farklı üretim yılı veya revizyon ihtimallerine karşı eski redüktörünüzü söküp içindeki milin dişlerini sayarak sipariş vermeniz en garantili yoldur.
Yapı: Yüksek sürtünme ve ısıya dayanıklı alüminyum döküm gövde ve çelik konik dişli grubu.
Redüktörler genellikle bakım eksikliğinden (yağsız kalmaktan) dolayı arızalanır. Uzun ömürlü kullanım için şu detaylara dikkat etmelisiniz:
Periyodik Gresleme: Redüktörün yan tarafında bulunan tapayı (civatayı) açarak her 25-30 saatlik çalışma süresinde bir sıvılaşmayan lityum bazlı redüktör gresi basmanız gerekir. İçerideki dişliler kuru çalışırsa kısa sürede aşınır ve sıyırır.
Motorlu tırpanlarda redüktör (kafa dişli) değişimi, el aletlerine yatkınsanız evde kolayca yapabileceğiniz mekanik bir işlemdir. Ancak dişlilerin birbirine tam oturması ve güvenlik açısından montaj sırasına dikkat etmek çok önemlidir. Yanlış montaj, makineye gaz verdiğiniz an iç milin veya yeni redüktörün dişlerinin (freze) sıyırmasına neden olabilir.
İhtiyacınız olan aletler: Tırpanınızla birlikte verilen kombi anahtar (veya uygun lokma takımı) ve uygun alyan anahtarları.
Makinenin kazara çalışmasını önlemek için benzinli modellerde buji kablosunu çıkarın, akülü modellerde bataryayı sökün. Motorun tamamen soğuduğundan emin olun.
Üzerinde takılı olan misina başlığını veya çelik testereyi çıkarın. Bunu yapmak için redüktörün yanındaki kilit deliğine bir alyan anahtarı (veya çubuk) sokarak göbeği kilitleyin ve başlığı saat yönünde çevirerek sökün (tırpan kafaları genellikle ters dişlidir).
Redüktörü tırpanın ana borusuna (şaftına) bağlayan noktada genellikle iki adet cıvata bulunur:
Sabitleme Vidası (Konumlayıcı): Genellikle borunun içine giren ve dönmeyi engelleyen küçük vidadır. Bunu tamamen sökün.
Sıkıştırma (Kelepçe) Vidası: Redüktörün boruyu sıkıca sarmasını sağlayan yan vidadır. Bunu gevşetin (tamamen sökmenize gerek yoktur).
Vidaları gevşettikten sonra redüktörü sağa sola hafifçe oynatarak kendinize doğru çekin ve borudan ayırın. Eğer sıkışmışsa, bir ahşap veya plastik tokmakla hafifçe vurarak çıkarabilirsiniz. Metal çekiç kullanmayın, alüminyum gövdeyi kırabilirsiniz.
Yeni redüktörü şaft borusuna iterken, içerideki çelik milin dişleri ile redüktörün içindeki dişlerin (freze) birbirine tam geçmesi gerekir.
Redüktörü boruya iterken hafifçe zorlanıyorsa, kesici başlığın takıldığı mili elinizle yavaşça sağa sola çevirin. Bu hareket, dişlerin birbirini bulup 'tık' diye oturmasını sağlayacaktır. Asla zorlayarak veya vurarak oturtmaya çalışmayın.
Önce Sabitleme Vidasını (Konumlayıcı) takın. Bu vidanın, şaft borusu üzerindeki özel deliğe tam olarak denk geldiğinden emin olun. Eğer delik hizalanmadıysa vida tam sıkılmaz. Bu vidayı sıktıktan sonra, yan taraftaki Sıkıştırma Vidasını iyice sıkarak redüktörü kilitleyin.
Yeni redüktörler genellikle içlerinde bir miktar koruyucu yağ ile gelir ancak bu her zaman yeterli değildir. Kullanıma başlamadan önce redüktörün yanındaki yağ tapasını açıp, lityum bazlı sıvılaşmayan redüktör gresi takviyesi yapın.
Ters Diş Unsuru: Kesici aletlerin takıldığı mil ters diştir (sağa doğru açılır, sola doğru sıkılır). Somunları sıkarken yalama yapmamak için bu kuralı unutmayın.
Boşluk Kontrolü: Montaj bittikten sonra kesici başlığı elinizle çevirerek kontrol edin. Herhangi bir sıkışma, sürtünme veya takılma hissi olmamalıdır. Pürüzsüz dönüyorsa montaj başarılı demektir.
İlk Çalıştırma: Makineyi çalıştırdığınızda ilk 1-2 dakika kesim yapmadan boşta gaz vererek dişlilerin alışmasını ve gres yağının içeriye dağılmasını sağlayın.
